Пейджинговая связь.

Система персонального радиовызова (в данном случае по средствам пейджера) является удобной технологической разработкой, для той части нашего общества, которой необходимо по профессиональным или иным причинам постоянно находиться в "поле зрения" организации или группы лиц. Система персонального радиовызова, с момента разработки, сразу же нашла применение среди спецслужб, врачей и т.д.

Радиус действия обычно ограничивался по площади объекта (больница, завод, охраняемая территория и т.п.) Пользователями системы персонального радиовызова становилось всё большее количество людей, увеличивалась и зона обслуживания. В наши дни система персонального радиовызова используется в основном рядовыми гражданами. Такое расширение системы привело к понятию система персонального радиовызова общего пользования.

В зависимости от количества абонентов варианты построения системы персонального радиовызова подразделяются: на малые, средние и большие системы. Пример построения малой системы приведен на рисунке 1.







Рисунок 1. Малая система ПРВ.

Малая система рассчитана на обслуживание 150-250 абонентов. Она состоит из автоматизированного рабочего места оператора, базовой передающей станции и антенно-фидерного тракта. Функциональные возможности (определяемые установленным программным обеспечением) автоматизированного рабочего места следующие:

•    набор и отправка сообщений на текстовой и цифровой пейджер;
•    длинна сообщения до 400 символов (конкретная программа);
•   групповые сообщения;
•   подготовка сообщений с клавиатуры или из файла;
•   нумерация сообщений;
•   встроенный кодировщик POCSAG-сигнала;
•   операционная система - DOS/WINDOWS;

Информация, передаваемая на пейджер, поступает в пейджер-центр следующим образом:

•    с городского телефона;
• с удаленных терминалов;
• с городских справочных служб;
•    роуминг с другими пейджинг-центрами;
•    через электронную почту INTERNET-mail.

Сотовая связь.

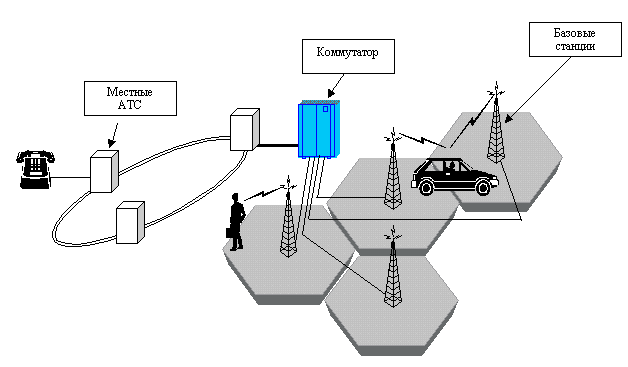

Сотовая связь, сеть подвижной связи — один из видов мобильной радиосвязи, в основе которого лежит сотовая сеть. Ключевая особенность заключается в том, что общая зона покрытия делится на ячейки (соты), определяющиеся зонами покрытия отдельных базовых станций (БС). Соты частично перекрываются и вместе образуют сеть. На идеальной (ровной и без застройки) поверхности зона покрытия одной БС представляет собой круг, поэтому составленная из них сеть имеет вид сот с шестиугольными ячейками (сотами).

Сеть составляют разнесённые в пространстве приёмопередатчики, работающие в одном и том же частотном диапазоне, и коммутирующее оборудование, позволяющее определять текущее местоположение подвижных абонентов и обеспечивать непрерывность связи при перемещении абонента из зоны действия одного приёмопередатчика в зону действия другого.

В центре каждой рабочей зоны  расположена базовая  станция (БС),  осуществляющая связь  по  радиоканалам  с  многими абонентскими станциями (АС), установленными на подвижных  объектах, находящихся в  ее рабочей зоне. Базовые станции  соединены проводными телефонными  линиями связи  с  центральной  станцией  (ЦС)  данного  региона, которая обеспечивает соединение подвижных абонентов с любыми  абонентами телефонной   сети   общего   пользования   (ТФОП)   с    помощью коммутационных устройств. При перемещении подвижного абонента из одной  зоны  в  другую  производится автоматическое переключение канала  радиосвязи   на  новую   базовую  станцию,   тем   самым осуществляется  эстафетная  передача   подвижного  абонента   от передающей к последующей (соседней) базовой станции.  Управление и   контроль   за   работой   базовых   и   абонентских  станций осуществляется  ЦС,  в  памяти  ЭВМ  которой  сосредоточены  как статические, так  и динамические данные о  подвижных объектах  и состоянии сети в целом.

В отличие  от  централизованных  в сотовых сетях подвижной связи  радиосвязь   базовой  станции   с  абонентской   станцией осуществляется  в  пределах  малой  рабочей  зоны, что позволяет многократно  использовать   одни  и   те  же   частоты  в   зоне обслуживания.  Число  абонентов  в  ССС  определяется пропускной способностью  и  числом  БС,  равным  числу рабочих зон, которое возрастает  по  квадратическому  закону  с  уменьшением  радиуса рабочей зоны R при постоянном радиусе зоны обслуживания R0. Если десять лет назад радиус рабочей зоны в ССС был равен 5-15 км, то в настоящее время он равен 200 м. Так уменьшение радиуса рабочей зоны  с  30  до  0,5  км  позволит  увеличить  в  3600 раз число подвижных   абонентов,   оснащенных   радиосвязью   и    имеющих возможность  выхода   на  ТФОП.   Следовательно,   эффективность использования спектра радиочастот в ССС во много раз выше, чем в централизованных  системах  подвижной  связи,  что  позволит   в перспективе  обеспечить  управление   большим  числом   наземных подвижных объектов.

Как только человек набирает нужный ему номер на мобильном устройстве, аппарат находит самую близко расположенную к нему Базовую Станцию поэтому специальному служебному каналу и просит у нее выделить голосовой канал. Вышка после получения запроса от устройства отправляет запрос на так называемый контроллер, который сокращенно будем называть BSC. Этот самый контроллер перенаправляет запрос уже на коммутатор. "Умный" коммутатор MSC определит, к какому оператору подключен вызываемый абонент. Если оказывается, что звонок совершается на телефон внутри одной сети, например от абонента Билайн другому абоненту этого оператора, или внутри МТС, внутри Мегафон и так далее, то коммутатор начнет выяснять местоположение вызываемого абонента. Благодаря Home Location Register коммутатор найдет, где находится необходимый человек. Он может быть где угодно, дома, на работе, на даче или вообще в другой стране. Это не помешает коммутатору перевести звонок на соответствующий коммутатор. И тут "клубок" начнет "разматываться". То есть звонок от коммутатора - "ответчика" пойдет на контроллер - "ответчика", затем на его Базовую Станцию и на мобильный телефон соответственно. Если же коммутатор выяснит, что вызываемый абонент принадлежит другому оператору, то отправит запрос на коммутатор уже другой сети. Согласитесь, схема достаточно простая, но трудно представима. Как "умная" Базовая Станция находит телефон, отправляет запрос, а коммутатор сам определяет оператора и другого коммутатора. Что такое Базовая станция на самом деле? Оказывается, это несколько железных шкафов, которые располагаются либор под самой крышей здания, на чердаке или в специальном контейнере. Главное условие - помещение должно отлично кондиционироваться. Логично, что у БС есть антенна, которая и помогает ей "ловить" связь. Антенна у БС состоит из нескольких частей (секторов), каждый из которых отвечает за территорию. Часть антенны, которая расположена вертикально отвечает за связь с мобильными телефонами, а круглая предназначены для связи с контроллером. Один сектор способен одновременно принимать звонки от семидесяти телефонных аппаратов. Если учесть, что одна БС может состоять из шести секторов, то одновременно она спокойно обслужит 6*72=432 звонка.

Интернет как современное средство связи

На сегодняшний день в мире существует более 130 миллионов ком­пьютеров и бо­лее 80 % из них объединены в различные информационно-вычислительные сети от малых локальных сетей в офисах до глобальных сетей типа Internet. Всемирная тенденция к объ­единению компьютеров в сети обусловлена рядом важных причин, таких как ускорение пе­редачи ин­формационных сообщений, возможность быстрого обмена информацией между пользователями, получение и передача сообщений ( факсов, E - Mail писем и прочего ) не отходя от рабочего места, возможность мгновенного получения любой информации из лю­бой точки земного шара, а так же об­мен информацией между компьютерами разных фирм производителей ра­бо­тающих под разным программным обеспечением.

Internet - глобальная компьютерная сеть, охватывающая весь мир. Сегодня Internet имеет около 15 миллионов абонентов в более чем 150 странах мира. Ежемесячно размер сети увеличивается на 7-10%. Internet образует как бы ядро, обеспечивающее связь различных информационных сетей, принадлежащих различным учреждениям  во всем  мире, одна с другой.

• Электронная почта.
• Доски объявлений.
• Видеоконференции.

Интернет-телефония.

Под Интернет-телефонией понимают в первую очередь такую технологию, в которой голосовой трафик частично передается через телефонную сеть общего пользования, а частично — через Интернет. Именно таким образом осуществляются звонки с телефона на телефон, с компьютера на телефон, с телефона на компьютер (здесь вместо номера телефона используется IP-адрес), а также ставший в последнее время особенно популярным Surf’n'Call — звонок с Web-браузера на телефон (просматривая какой-нибудь корпоративный Web-узел, пользователь нажимает мышкой на кнопку Call и получает телефонное соединение с офисом этой компании).

Условно схему связи двух абонентов Интернет-телефонии можно представить так:

Ключевым элементом Интернет-телефонии является связка Шлюз — Интернет — Шлюз. Шлюз представляет собой компьютер-сервер, дополненный специальными платами расширения и соответствующим программным обеспечением. Он служит интерфейсом между передающим звук устройством пользователя (телефоном, компьютером и т.п.) и сетью Интернет. Шлюз обеспечивает прием и преобразование данных в форму, пригодную для пересылки по Сети (и обратное преобразование). Абоненту 1 всего лишь нужно связаться с ним тем или иным способом. Шлюз, имеющий выход в Интернет, передаст по Сети данные на другой такой же шлюз, ближайший к Абоненту 2, после чего, претерпев обратное преобразование, звук достигнет цели своего путешествия.

Телефон – телефон.

Компьютер — компьютер. Два компьютера, подключенные к сети Интернет, могут общаться без посредников:

Из общей схемы исчез шлюз, поскольку необходимость преобразования сигнала отпала (если быть более точным, в качестве шлюза выступает некая программа — Интернет-телефон, запущенная на обоих компьютерах). Данные сразу передаются по стандартным протоколам Интернета, поэтому помехи проникнуть в пакет данных не могут. Все, на что помехи способны, — это задержать пакеты в пути.

Компьютер — телефон (телефон — компьютер). Установив на свой компьютер программу Интернет-телефонии вы не утратите возможность связаться с человеком, у которого компьютера нет. Компьютер расширит ваши возможности и облегчит дозвон: теперь будет достаточно ввести лишь телефонный номер абонента в поле ввода программы или еще проще — выбрать его имя из телефонной книги. Чтобы в полной мере использовать возможности Интернет-телефона, необходимо подписаться на услуги провайдера Интернет-телефонии.
